当前位置:首页 > 产品 > 水质\物性检测设备 > WL400通风水位传感器(美国Global Water水位计)
产品介绍

产品名称:通风水位传感器/通风水位计/水位检测仪/通风水位检测仪

品牌:Global Water

型号:WL400

咨询:400-877-8810   18633229965(同微信)

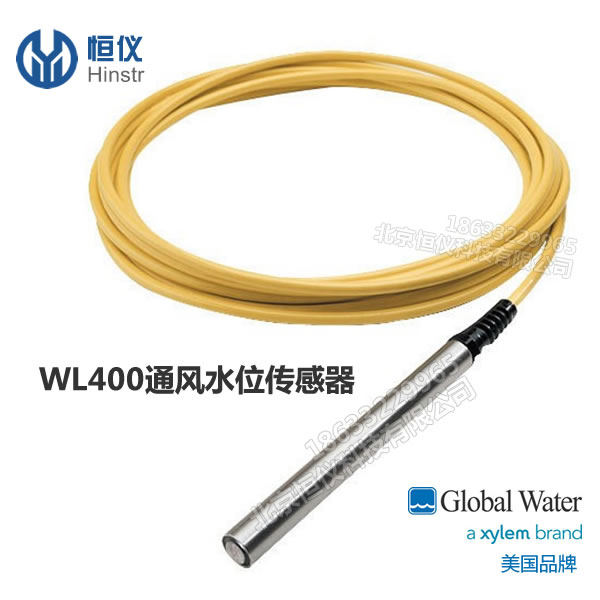

WL400通风水位传感器(美国Global Water水位计)



Global Water的WL400水位传感器可为各种应用提供高精度水位测量,包括恶劣环境中的应用。 潜水式压力传感器具有动态温度补偿系统,可在很宽的温度范围内进行高精度测量。 水位传感器可轻松适应所有数据记录仪,遥测,监控设备和显示器。



WL400通风水位传感器产品特点:

▶高精度和可靠性

▶完全潜水式压力传感器和电缆

▶紧凑,坚固的设计,易于安装

▶便于维护和保养

▶水位传感器与大多数监控设备兼容

▶4-20mA输出

▶用于自动气压补偿的通风电缆

▶多种等级范围可从3'到500'

▶湿湿水位传感器消除了排气管问题

▶动态温度补偿系统

▶潜水式压力传感器不受泡沫,风或雨的影响

▶监控地下水井,河流,溪流,水箱,升降站和明渠的水位

▶CE认证

每个水位传感器由固态潜水压力传感器组成,该传感器封装在直径为13/16英寸的不锈钢外壳中。 水位传感器具有模压防水电缆和双线4-20 mA高电平输出,用于连接监控设备。 标准配置为25英尺电缆,可选电缆长度可达500英尺。



水位传感器的潜水式压力传感器完全采用海洋级环氧树脂封装,因此水分不会泄漏或沿通风管向下流动,导致漂移或液位传感器故障(与其他压力传感器一样)。 水位传感器使用独特的高度灵活的硅膜片来连接水和传感元件。 这种硅膜可以保护水位传感器的电子元件免受潮湿影响,并为每个传感器提供出色的线性度和极低的滞后性。 潜水式压力传感器的设计消除了与金属箔膜片相关的问题,金属箔膜片随着时间的推移会产生皱折和拉伸,从而导致漂移,线性和滞后问题。 水位传感器还具有自动气压补偿功能,因为连接的通风管电缆由不锈钢微型屏蔽盖保护,这使得淤泥,泥浆或污泥几乎不可能结垢。 水位传感器的设计非常适合所有盐水应用,包括潮位监测,浮船坞等。



压力传感器水平范围为0-3,0-15,0-30,0-60,0-120,0-250和0-500英尺。 0-3英尺的低水位范围非常适合测量浅水流量或小水位变化,如下水道,雨水渠,堰和水槽中的水位变化。 即使水的深度只有几英寸深,0-3英尺的水监测传感器也能准确测量水中的微小变化。 由于传感器的褶皱,拉伸和漂移,其他金属箔型水位传感器通常在低水平范围内存在严重问题。



每个潜水式压力传感器都有一个2线4-20 mA输出信号,与水深呈线性关系。 操作水位传感器需要10到36 VDC,因此液位传感器可以使用普通的12 VDC电池系统。 从潜水压力传感器到测井设备,4-20 mA信号可以运行3000英尺。 一旦电缆离开水,普通双绞线或电延长线可以拼接到通风电缆。 通过将电流信号降至125欧姆电阻上,可将4-20 mA信号转换为0.5至2.5 VDC。



WL400通风水位传感器规格参数:

传感器元件:硅胶膜片,湿/湿传感器

压力范围: 0-3,0-15,0-30,0-60,0-120,0-250,0-500英尺

线性和滞后: ±0.1%FS

准确性: 恒定温度下满量程的±0.1%,35°F至70°F(1.37°至21.1°C)范围内的±0.2%

超压: 不超过2 x满量程范围

解析度: 无穷小(模拟)

输出: 125欧姆,4-20 mA或0.5至2.5 VDC

电源电压: 8至36 VDC

当前平局: 与传感器输出相同

热身时间: 建议3秒

工作温度: -40°至+ 185°F(-40°至+ 85°C)

补偿: 使用30至70°F(-1.1至21.1°C)的动态温度补偿。 自动气压补偿

重量: 1/2磅(227克)



材料: 304L不锈钢,SS微筛(数百个孔可防止结垢),电子元件完全封装在海洋级环氧树脂中,保证不泄漏

尺寸: 高达13/16英寸直径×5 1/2英寸长(2厘米直径×14厘米长)(小到1英寸(2.54厘米)井)。 钛选项直径为1英寸(2.54厘米)。

通风电缆

导体: 每个22 AWG 4个

材料: 船用级聚醚护套,聚乙烯通风管,全箔护罩

外径: 0.306英寸(0.78厘米)

温度范围: -22°至+ 185°F(-30°至+ 85°C)

重量: 0.7盎司/英尺(约65克/米)

长度: 标准25英尺(7.62米)(距工厂最长500英尺(152.4米))





WL400通风水位传感器订购选项

注意:订购时,请指定水位范围,以涵盖应用的最大水位变化(这不一定是水的总深度)。 选择最小的水位范围将确保最高的准确度。



WL400-003-025水位传感器(PN#AIA025)

水位传感器范围:0到3英尺,电缆长度:25英尺



WL400-015-025水位传感器(PN#AIB025)

水位传感器范围:0到15英尺,电缆长度:25英尺



WL400-030-050水位传感器(PN#AIC050)

水位传感器范围:0到30英尺,电缆长度:50英尺



WL400-060-100水位传感器(PN#AID100)

水位传感器范围:0到60英尺,电缆长度:100英尺



WL400-120-150水位传感器(PN#AIF150)

水位传感器范围:0到120英尺,电缆长度:150英尺



WL400-250-300水位传感器(PN#AIG300)

水位传感器范围:0到250英尺,电缆长度:300英尺



WL400-500水位传感器

水位传感器范围:0-500英尺。



WLEXC额外电缆(PN#AE0000)

电缆长度从记录仪顶部到传感器底部测量。 工厂可以添加多达1000英尺的额外电缆。



THO Titanium选件(PN#AJ1000)

用钛替换标准不锈钢水位传感器外壳。



PRPP / PRPM压力管道选件(PN#AL0500 / AL0000)

水位传感器安装在8英寸PVC(PRPP)或不锈钢管中,带有3/4英寸NPT外螺纹(PRPM),用于记录市政供水系统中的压力。 10英尺电缆标准。

以psi校准,范围为0至30 psi,60 psi,100 psi。



WL-SWO下水道流量选项(PN#AG0000)

鼠标形盖可保护传感器免受下水道,雨水和灌溉管道流中的污垢和速度影响。 鼠标连接到4英寸X 24英寸不锈钢表带,用于将传感器安装在管道底部。



WL-T温度输出选项(PN#AN0000)

范围:0-50°C,精度:读数的1%,输出:0-10mA
