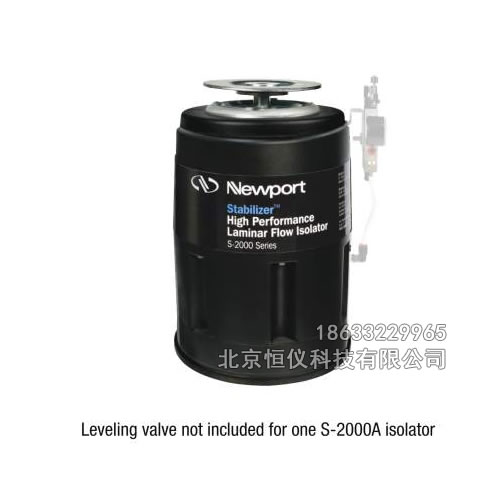

S-2000A气动隔振器套件(NEWPORT)

产品规格

单个隔离器负载 2000 lb (900 kg)
自动定心 Yes
水平隔振，5 Hz 85%
水平共振频率 1.5 Hz
水平隔振，10 Hz 95%
垂直隔振，10 Hz 98%
垂直隔振，5 Hz 94%
垂直共振频率 1 Hz
高度调节 +1.3 in. (33 mm)
共振时的水平放大率 9 dB
共振时的垂直放大率 10 dB
是否含浮起高度指示器 Yes

特征

Stabilizer™ 混合室设计
气动隔振器最重要的设计目标之一是实现较低的固有频率。它与隔振器的顺应体积有关 - 体积越大，频率越低。与顺应室（其体积影响固有频率）和阻尼室的常规设计不同，Newport ****的 Stabilizer 混合室设计包括一个小尺寸初始室和第二个阻尼室，形成一体的混合室。因为初始室尺寸显著减小，所以它迫使隔振器使用第二个室作为顺应体积的一部分，这极大地增加了给定封装尺寸的顺应体积，从而大大降低了固有频率。

层流技术提高阻尼效率


除了低固有频率，隔振器性能的另一个指标是阻尼效率。它与通过阻尼器的气流和压降成正比。与其他同类产品的单孔或细管设计相比，Newport 在隔振器设计中独家引入了层流阻尼元件，大大提高了阻尼效率。连接两个室的层流盘在活塞运动和阻尼室气流之间形成更好的联系。这对于给定的活塞位移可以产生更高的阻尼力以获得更快、更有效的阻尼。它还降低了共振的放大率，并****化了隔振带宽和稳定时间。S-2000A 还使用定制的超软膜片来降低刚度，从而进一步提高垂直隔振性能。

水平隔振的三线摆设计
S-2000A ****越的水平隔振是通过机械过滤系统实现的。与其他制造商的接触轴承表面相比，Newport 在消能油中引入了零摩擦三线摆系统，以消除通常会干扰高精度应用的摩擦，从而使隔振降低到低得多的振动水平，并且使平台在受到干扰后可以进行高精度的重新定位。此外，S-2000A 设计具有专有的自动定心功能，可以更好地确保隔振器对齐，并消除其他设计中可能发生的水平短路问题。

模块化支撑底座

S-2000A 隔振腿建立在模块化支撑底座上。利用可互换的不同高度的垫片底座可以方便而经济地调节工作表面高度或者改进脚轮系统。只需订购新的支撑底座 LLS-S2000 系列，即可将您的隔振器改变到新的高度。例如，如果您目前有 28 英寸的支腿，并想要将您的支腿高度更改为 23.5 英寸，您可以订购 LLS-S2000-423.5 以将 4 条支腿的高度更改为 23.5 英寸。

高精度调平阀
S-2000A 上的自动调平功能将其与其他气动解决方案区别开来，使其可以精确、快速地重新调平整个平台系统。Newport 的 IPV 系列调平阀提供各种阀门选项，包括最受欢迎的 IPV-S1，其可重复性标准为 ±0.010 英寸 (0.25 mm)，以及用于实现更好的高频隔振的低增益版本，和用于实现更短重新调平时间的高增益版本，但是它在高频隔振中效果略有下降。Newport 还提供高精度版本，用于实现更高的重新调平精度，****于 ±0.002 英寸。

S-2000A 气浮隔振腿套件
我们的隔振腿套件包括单独的隔振腿和配件，以及 3 个调平阀套件、压力表、高度调节扳手、1/4 NPT 公头连接器和 S-2000 用户手册。

拉杆和脚轮系统选件
标准拉杆/脚轮系统可用于 S-2000A 隔振腿。确保选择 S-2000A-XX-TC 以及 TB-XX（无脚轮）或 TBC-XX 以完成拉杆/脚轮系统。如果您正在查看拉杆/脚轮系统，您可能还会对 Newport 的 Integrity VCS 或 SmartTable OTS 平台系统感兴趣。两者都标准配备了一个桌面框架拉杆支架，以增加系统的移动性。

高度调节功能
除了卓越的隔振设计，S-2000A 还具有坚固、用户友好的机械设计，实现更好的用户体验。Newport 是****在隔振器中提供 1.3 英寸高度调节补偿的制造商，可以轻松调平整个系统或对准单独平台。与其他同类产品在安装前使用垫片的解决方案相比，Newport 的设计使系统安装更便利。

SafeLock™ 机制提高了系统安全性
S-2000A 集成了独有的 SafeLock™ 安装夹，提供安全可靠的隔振器与光学平台的连接。支架使用开槽连接，使安装更容易。许多 SafeLock™ 安全系统在加利福尼亚和日本各地都经受了地震的考验。地震保护装置 ERS2010 系列可作为平台配件使用。注意：光学平台需要经过定制才能使用 Newport ERS 地震保护装置。

更容易安装
使用****自动定心活塞，快速轻松地安装。它们自动将活塞定心在其垂直冲程的顶部和底部，保证运动不受限制，实现最佳性能。
